ユニテックのカスタムBLDCモータ(ブラシレスDCモータ)は、カタログ品と異なりお客様の希望特性に『すり合せ』を行いカタログモータの性能にとらわれない製品設計にベストなモータとなります。

ユニテックのブラシレスDCモータは分布巻若しくは重ね巻を基本としており細かいチューニングが可能な仕様にて設計・製造を行っております。(減速機(ギア)・エンコーダ・ブレーキ等オプション取付も可能)IPX対応(相当品となります)や取付フランジ・軸形状のカスタマイズも対応可能です。

制御ドライバーについては、ユニテックよりご提供も可能ですがお客様のご希望の制御ドライバーを使用して頂く事も可能です。製品に最適化されたブラシレスDCモータを一度試してみませんか。

27モデル

AGV走行用にもピッタリな小型ブラシレスDCモータ

取付サイズ□60、□64、□66、□80(丸型・角形・特殊形状可)
出力7.5～200W
対応電圧(定格)12～140V
対応電流(定格)0.8～7.5A
定格回転数(rpm)720～15,000rpm
定格トルク(Nｍ)0.02～1.0Nm
最大効率84％

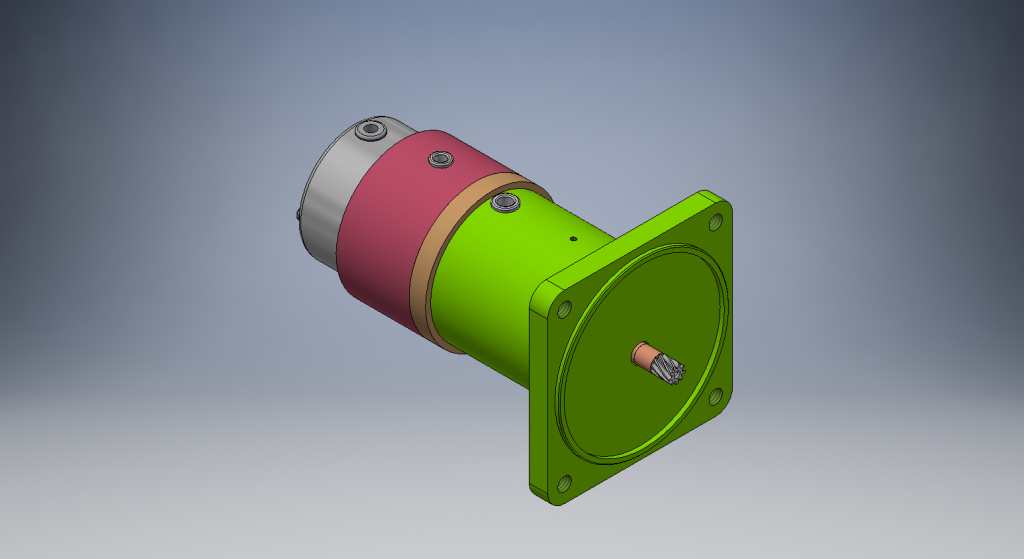

ユニテックが製作可能なブラシレスDCモータの最小モデルとなります。掲載されている画像は、
エンコーダー、軸端歯切加工ありの参考モデルとなります。減速機(ギア)についても特定メーカーにとらわれることなく自由に選択できるユニテックだからこそ、製品にあったモータとして構成することが可能です。

製作事例(採用例)

医療用血液ポンプ、バルブコントーロール用モータ、小型AGV、ロボットアーム等

35モデル

特殊な用途に採用例の多いモデルとなります。

取付サイズ□82、□85(丸型・角形・特殊形状可)
出力12～310W
対応電圧(定格)12～100V※AC100Vも対応可(要専用ドライバー)
対応電流(定格)3.2～10A
定格回転数(rpm)500～19800rpm
定格トルク(Nｍ)0.05～2.0Nm
最大効率86％

特殊な用途での利用が多いモデルとなります。エンコーダー取付やブレーキ・減速機など各種オプションパーツも取り付け可能です。

製作事例(採用例)

ECMO用モータ、人工呼吸器用モータ、OAプリンタ用モータ

50モデル

多彩な用途で活躍する主力モデル

取付サイズ□102、□116、□135(丸型・角形・特殊形状可)
出力60～2750W
対応電圧(定格)24～48V※AC200Vも対応可(要専用ドライバー)
対応電流(定格)1.1～45A
定格回転数(rpm)450～6000rpm
定格トルク(Nｍ)0.3～7.0Nm
最大効率87％

ブラシレスDCモータでは弊社で主力となる製品です。サイズと出力比もよく、多くのお客様にご採用頂いております。また、ユニテックならではのエンコーダー・ブレーキ・減速機等のオプションパーツも取り付けにも対応しており、マルチプルな利用が可能です。

製作事例(採用例)

AGV等ロボット用走行モータ、物流装置、ウインチ等の産業用装置等々

100モデル

ユニテックが保有する最大級のブラシレスDCモータ

取付サイズ□170、□180(丸型・角形・特殊形状可)
出力800～7500W
対応電圧(定格)48～200V
対応電流(定格)7～75A
定格回転数(rpm)1600～3500rpm
定格トルク(Nｍ)2.4～34Nm
最大効率89％

ユニテックが誇る最大クラスのブラシレスDCモータ連続(断続)使用だと最大3kW程度まで発揮可能。ユニテックならではのエンコーダーからブレーキ、減速機(ギア)の各種オプションパーツの取付が可能なため、他社ではあまり見かけない使い方が出来るのが特徴です。3相誘導モータにはない起動時からの最大トルクを発揮する利点があるため、3相誘導モータよりも小型なモータで動作ができます。

製作事例(採用例)

大型AGV用走行モータ、車載用ポンプモータ、大型ロボットアーム駆動用等
