三相交流発電機は、電気エネルギーを生成する装置であり、その電気は時間と共に方向と大きさが周期的に変わる三相交流（AC）です。これは、一般的な家庭や工業用途で広く使われる電気の形式であり、特に高効率で長距離にわたる電力輸送や大規模な電力供給に適しています。
三相交流発電機は電力輸送の効率が非常に高く、三相の電力を利用することで、同じ量の電力を輸送する場合に必要な導線の数を減らすことができ、結果として輸送コストを削減できます。また、三相交流を使用すると、電動機などの機械がより滑らかに動作し、高い効率と出力を達成することが可能です。さらに、三相交流発電機は構造が比較的単純であり、信頼性が高く、メンテナンスが容易な点も大きなメリットです。
これらの特性により、三相交流発電機は産業界や電力インフラにおいて不可欠な技術となっています。
三相交流発電機の仕組み
三相交流発電機は主に固定子（ステータ）と回転子（ロータ）から構成されています。固定子は発電機の外側に位置し、内部には三相の巻線が等間隔に配置されています。回転子は固定子の中心にあり、磁場を生成するために電磁石または恒久磁石を使用します。
回転子が回転することで、固定子の巻線を通過する磁束が変化し、電磁誘導の原理によって電力が生成されます。三相の巻線によって、120度の位相差を持つ三つの交流電圧が生じます。この仕組みにより、三相交流発電機は連続的かつ均等な電力供給を可能にします。
ユニテックの三相交流発電機
ユニテックの発電機は、お客様が求める出力・形状の発電機をご提供可能です。
2002年に発足した世界最先端小型風力発電プロジェクトに参加し、当時最高効率85～90％である「エアドルフィン」向けに発電機を開発し、ユニテックの技術力を示しています。脚付・フランジ取付含め、多彩な取付方法に対応可能です。また、ユニテックの発電機は全て永久磁石同期発電機となります。
また、ブラシ付DCモータ技術を流用した直流発電機も製造可能です。

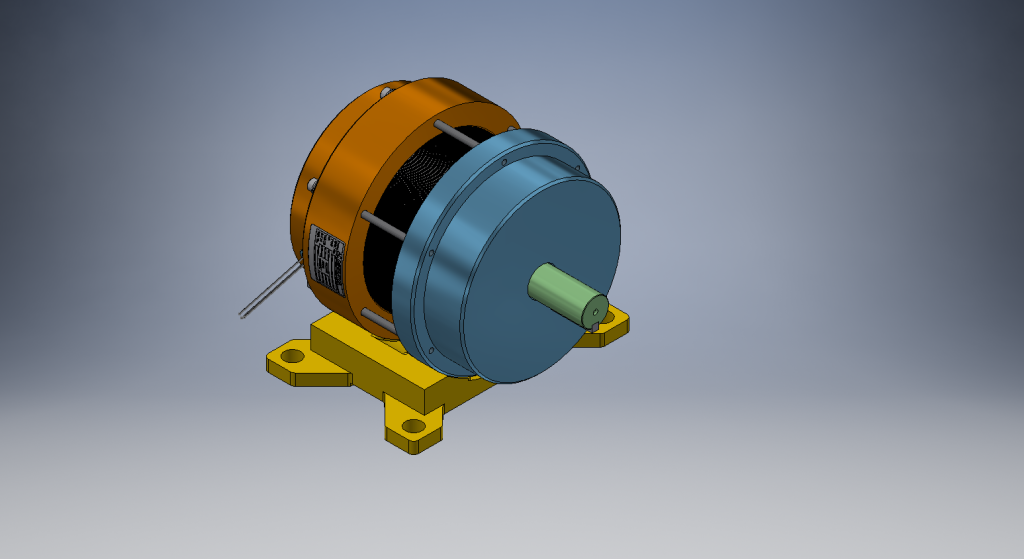

G-100モデル
エアドルフィン向けに開発された機種がベースの主力モデル
ユニテック製の発電機は、インナーロータ方式を採用しており、設置方法に自由度があり希望した取付形状の対応。全閉・開放等も出力により選ぶことが可能です。比較的製造ラインナップが固定される
事がおおい発電機ですが、ユニテックならばあなたの発電機にあった製品をご提供することが可能です
| 取付サイズ | Φ190×L145～330 |
| 出力 | 1～4kVA ※負荷率60％の場合最大6kVA |
| 発生電力 | 3相交流 |
| 定格必要回転数(rpm) | 1,270～1,800 |
| 最大効率 | 85～90％ |
製作事例(採用例)
小型風力発電、油圧モータ駆動発電、ガソリンエンジン発電、小型水力発電、小型潮力発電等
三相交流発電機の製作事例
橋梁点検車向け3相交流発電機
・ユーザー様：岡田エンジニアリング株式会社
・製作製品：3相交流発電機
・用途：橋梁点検車搭載用発電機
岡田エンジニアリング株式会社様は、主に兵庫県神戸市で、制御盤の設計製作、既存制御盤の改造、小型船舶の復原性試験を主に扱われている会社様で、長大橋向け橋梁点検車に搭載する内燃エンジンを動力源とする3相交流発電機を製作依頼を頂きました。
よくあるご質問
どのぐらいの容量の発電機まで作れますか
最大で6KWまで製作が可能です。
それ以上の大きさの場合はご相談ください。
全閉タイプか解放タイプのどちらに製作対応していますか
どちらのタイプにも対応することが可能です。
ぜひ一度ご相談ください。
回転数はどれぐらい必要ですか？
1,800rpm程度が必要です。
それ以外の条件の場合はご相談ください。
