ユニテックのカスタムDCモータ(ブラシ付DCモーター)は、70年の歴史を誇るユニテックの多彩な設計モデルを用いて、ご希望の性能に適したモータをご提供致します。
ユニテックのモータは分布巻を基本とし、DCモータとして高い性能が発揮出来るよう設計を行っています。製造可能なDCモータは、出力1.3Wから2.3kWまでの幅広い出力帯のDCモータを揃えており、ギア(ギヤ)取り付け・エンコーダーやブレーキ付など追加機能対応も可能。
お客様の装置に合わせた軸の歯切対応・オリジナルブラケット対応も行っております。
また、環境対応も実績ございます。(対応実績:RoHS指令・CCC認定)
その他の性能対応として、防水性能を持たせたモータの製作実績もございます。(IP55相当)
DCモータにお悩みがあれば、是非ユニテックにご相談下さい。

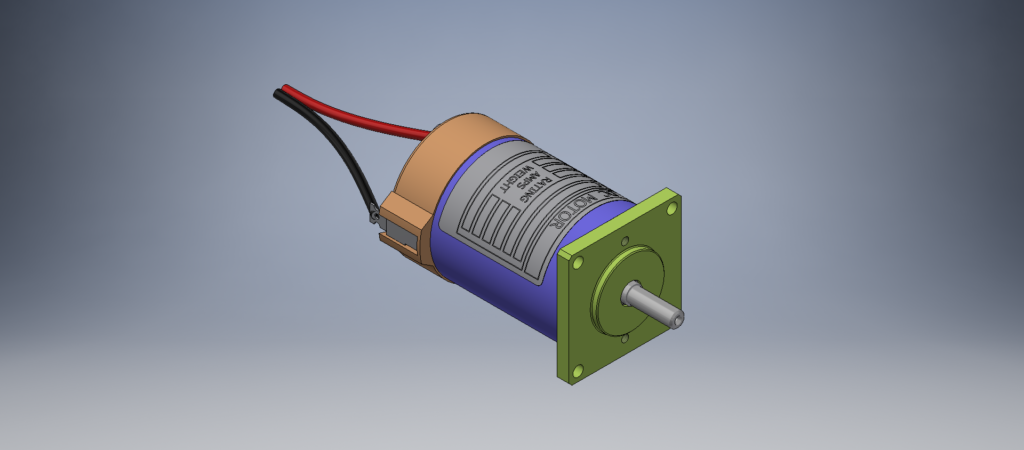

23モデル
ユニテックの最小モデル 高トルクモデルを現在開発中!!

取付サイズ | □42・□60・□80以上(角形・丸形・特殊形状可) |
出力 | 1.3~42W |
対応電圧(定格) | DC6~100V |
対応電流(定格) | 0.1~5A |
定格回転数(rpm) | 800~18,000rpm |
定格トルク(Nm) | 0.01~0.09Nm |
最大効率 | 約80% |
ユニテック最小モデル。高トルクモデルを現在開発中です。(掲載内容は従来モデルとなります)
現時点では、このモデルではエンコーダー・ブレーキの搭載は不可です。減速機(ギア)のみ可
製作事例(採用例)
テープ巻上装置・小型ポンプ・アーケードゲーム機・電子錠・医療機器等

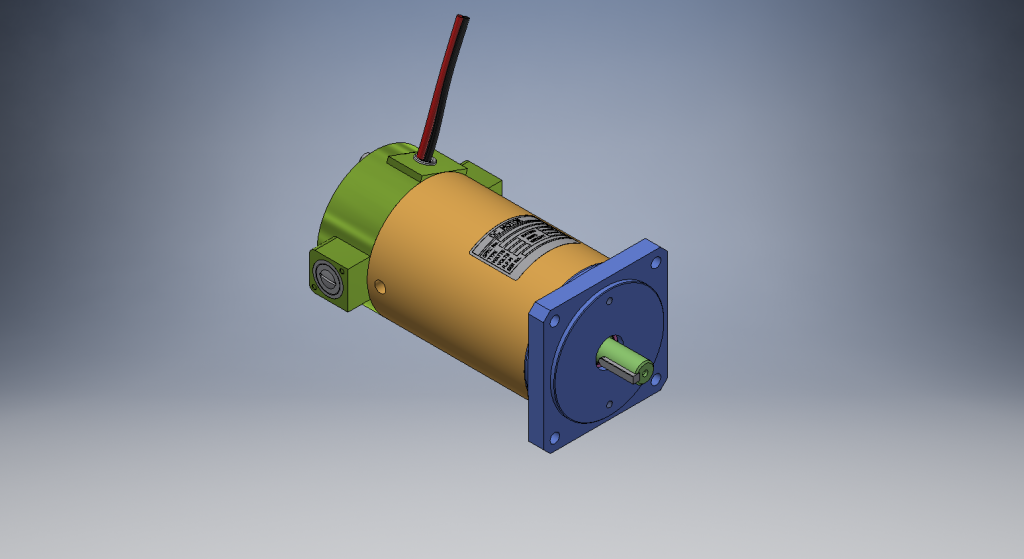

52モデル

取付サイズ | □80・□85・□90以上(角形・丸形・特殊形状可) |
出力 | 2~550W |
対応電圧(定格) | DC12~220V |
対応電流(定格) | 0.4~17.0A |
定格回転数(rpm) | 100~9,700rpm |
定格トルク(Nm) | 0.1~1.76Nm |
最大効率 | 約90% |
ユニテックの主力モデルです。サイズが合えばコストパフォーマンスも優れたモデルとなります。
製作事例(採用例)
アーケードゲーム機・電動チェーンブロック・介護用ベッド等

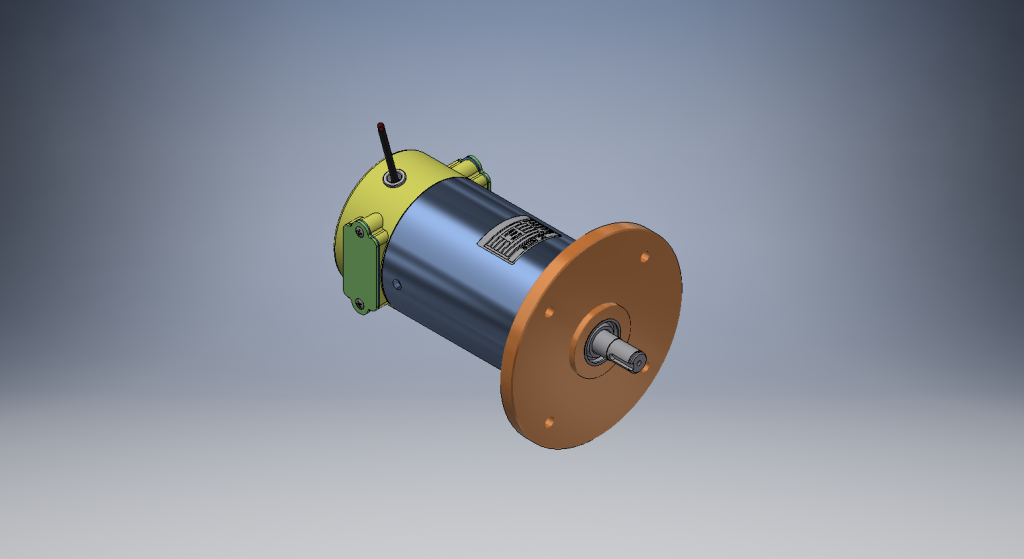

70モデル

取付サイズ | □102・□110・□120以上(角形・丸形・特殊形状可) |
出力 | 80~500W |
対応電圧(定格) | DC20~190V |
対応電流(定格) | 1.4~11.8A |
定格回転数(rpm) | 500~3,000rpm |
定格トルク(Nm) | 0.7~3.4Nm |
最大効率 | 約80% |
52モデルよりも大型機種。3相ACモータの置換え等に利用できるモデルです。バッテリー化や
エンコーダーを取付ける事で、3相ACモータには難しい細かい制御などが可能になります。
製作事例(採用例)
電動チェーンブロック・アーケードゲーム機・開閉装置等

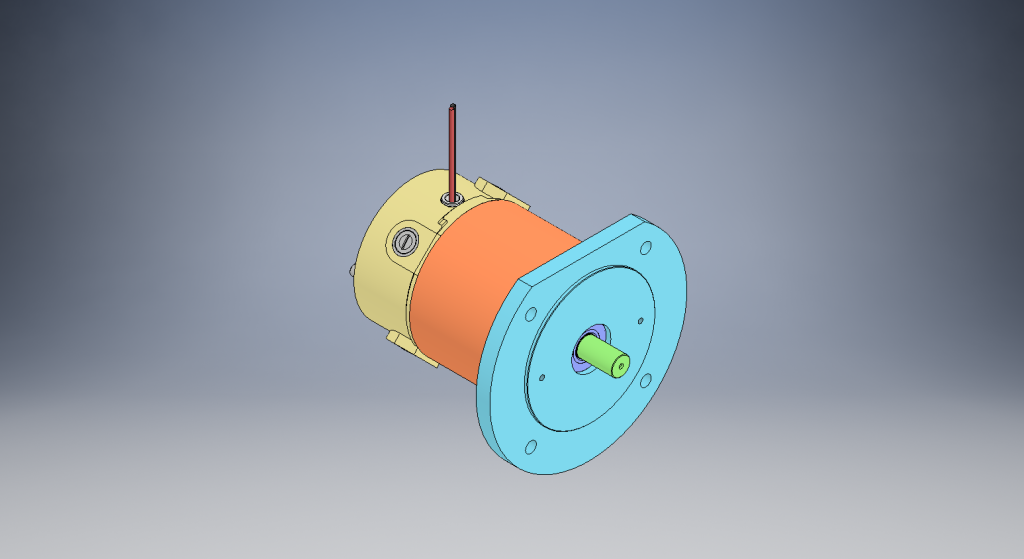

85モデル

取付サイズ | □130・□132・□150以上(角形・丸形・特殊形状可) |
出力 | 120~1,000W |
対応電圧(定格) | DC24~100V |
対応電流(定格) | 1.5~22.5A |
定格回転数(rpm) | 2,000~3,500rpm |
定格トルク(Nm) | 0.55~2.5Nm |
最大効率 | 約85% |
磁石式DCモータで、本クラス以上になると新規設計生産をしているメーカーが少なくなります。
ACモータでは対応出来ないトルク/回転域を対応出来るモデルです。
製作事例(採用例)
工作機械

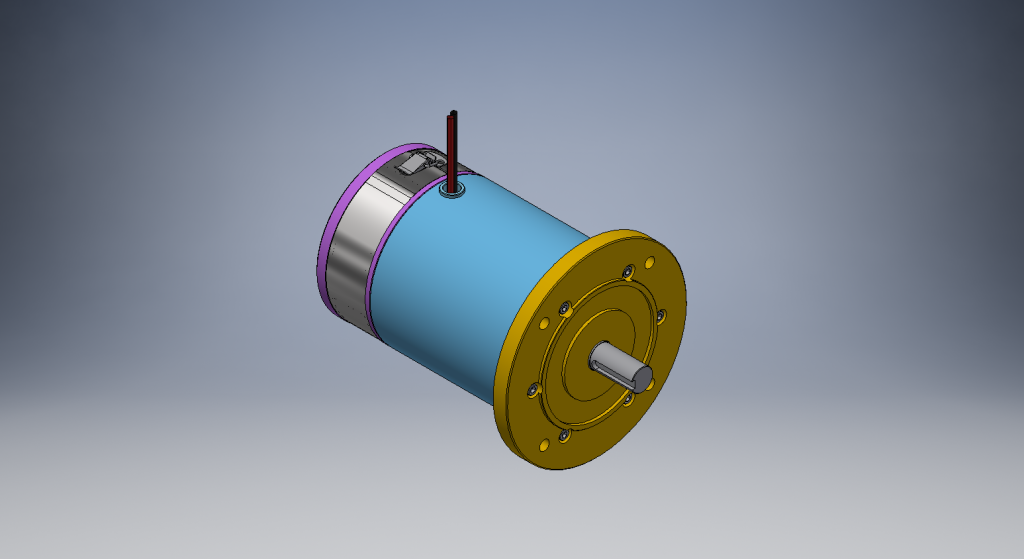

96モデル

取付サイズ | □160・□180以上(角形・丸形・特殊形状可) |
出力 | 200~1,000W |
対応電圧(定格) | 12~200V |
対応電流(定格) | 5~30A |
定格回転数(rpm) | 600~2,400rpm |
定格トルク(Nm) | 1.3~7.6Nm |
最大効率 | 約86% |
低電圧(12~24V)帯で使用できる弊社最大クラスのモータとなります。24V帯での高出力をご希望の場合こちらのモータをおすすめしております。
製作事例(採用例)
工作機械・大型AGV用モータ
120モデル
ユニテック最大級のDCモータです。

取付サイズ | □180・□190・□210以上(角形・丸形・特殊形状可) |
出力 | 500~2,200W |
対応電圧(定格) | 48~200V |
対応電流(定格) | 3~26A |
定格回転数(rpm) | 800~2,100rpm |
定格トルク(Nm) | 4.7~12.0Nm |
最大効率 | 約88% |
ユニテック最大級のDCモータです。マグネット式DCモータでは珍しい2kWクラスのモータです。力強いトルクを起動時から発揮するDCモータの特性を存分に発揮致します。このクラス帯でもブレーキやエンコーダー減速機等のオプション取付も可能ですので、是非一度ご検討下さい。
製作事例(採用例)
工作機械・大型AGV走行用モータ
