リチウムイオンバッテリーは、ポータブル電子機器から電動車両まで広く使用されている充電可能なバッテリーの一種です。リチウムイオンバッテリーは、高いエネルギー密度、長寿命、比較的低い自己放電率といった利点があります。リチウムイオンバッテリーは、他の種類の充電可能なバッテリーに比べて軽量であるため、特にモバイル機器や電動車両に適しています。
ユニテックで扱っているリチウムイオンバッテリーは、ロボットやAGVなどの大型デバイス用のリチウムイオンバッテリーです。その特徴としては、高いエネルギー容量、優れた耐久性、安全性、および高度な管理機能を備えている点となります。
リチウムイオンバッテリー Products 01DC24V系
標準リチウムイオン電池モジュール Products 02DC24V系
ハイレート充放電リチウムイオン電池
モジュール Products 0348V系
標準リチウムイオン電池
モジュール FAQよくあるご質問 Contactお見積り・お問い合わせ
ユニテックのリチウムイオンバッテリー
ユニテックでは、DCモータを中心としたカスタムモータの開発·製造を得意としています。
そのため、リチウムイオンバッテリーの中でもモータを動かす電源用としてお使いいただく際の提案を得意としております。長年に渡るDCモータメーカーとしてのネットワークを活用し、お客様の利用用途に合わせた提案や課題解決につながる様々なご提案が出来る体勢を整えております。
当ページではユニテックで特におすすめしている電池モジュールをここでは掲載しております。掲載している製品以外にも、ご要望にマッチするリチウムイオンバッテリーをご提案させて頂きますので、是非モータと共にご相談下さい。
DC24V系 標準リチウムイオン電池モジュール
動力(モビリティ)や蓄電用途に最適なモジュール方式
近年、内蔵型が多くなってきているリチウムイオンバッテリーですが、
珍しいモジュール方式のリチウムイオンバッテリーとなります。大容量であるため、産業用途や
モビリティ等の幅広い用途に使用が可能です。
また、特に安全性が求められる用途(UN38.3対応)に向いています。
| バッテリーサイズ(外形) | 290×215×79mm |
| 電圧 | 公称 DC25.2V |
| 定格容量 | 23.7Ah |
| 電力量 | 597.2Wh |
| 連続最大放電電流 | 23A (環境温度：-10～45度) |
| 重量 | 5.1kg以下 |
| 充電時間 | 約5時間 ※2ch専用充電器を使用した場合 |
| その他 | ・通信機能あり(CAN2.0方式) パック電圧、最高セル電圧、最低セル電圧、各種温度 サイクルカウント、SOC、SOH、充放電制御情報、状態他 ・保護機能あり 1st 過充電、2nd 過充電、充電過電流、過放電 放電過電流、放電短絡、温度保護 ・並列接続可能。 最大1直列、6並列まで可能 |
製作事例(採用例)
サービスロボット、AGV、AMR
DC24V系 ハイレート充放電リチウムイオン電池モジュール
標準リチウムイオンバッテリーのサイズそのままに高出力対応！
標準リチウムイオンバッテリーと同サイズながら、30Aまでの高放電能力を有したハイレートモデル
特にモビリティ用途において、高出力を必要とする環境での使用を主眼に置いており、標準モデルから引き継いだ高い安全性と拡張性を持ち合わせ、よりパワフルに利用ができるパックとなっています。
| バッテリーサイズ(外形) | 290×215×79mm |
| 電圧 | 公称 DC25.2V |
| 定格容量 | 17.4Ah |
| 電力量 | 438.5Wh |
| 連続最大放電電流 | 30A (環境温度：-10～45度) |
| 重量 | 5.1kg以下 |
| 充電時間 | 約2.5時間 ※2ch専用充電器を使用した場合 |
| その他 | ・通信機能あり(CAN2.0方式) パック電圧、最高セル電圧、最低セル電圧、各種温度 サイクルカウント、SOC、SOH、充放電制御情報、状態他 ・保護機能あり 1st 過充電、2nd 過充電、充電過電流、過放電 放電過電流、放電短絡、温度保護 ・並列接続可能。 最大1直列、6並列まで可能 |
製作事例(採用例)
モビリティ・ロボット等
上記で、ご紹介した以外にもご提案可能なリチウムイオンバッテリーがございますので、DCモータの動力源として、またバッテリー単体でのご相談も可能です。
是非、ユニテックに一度ご相談下さい。リチウムイオンバッテリーのお悩み解決できるかもしれません

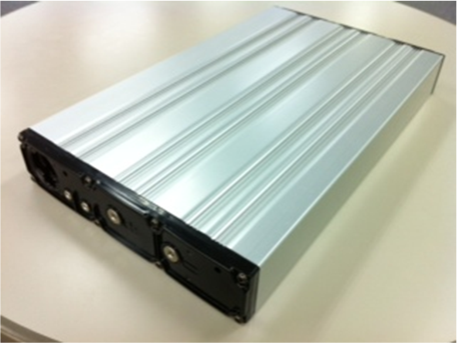

48V系 標準リチウムイオン電池モジュール
業界最小クラスのサイズで高エネルギー密度を実現！
圧倒的に小型・薄型のフラットモジュールにより、本体機器への組込みが容易。
3.63Lの小型筐体に622.9Whを搭載し、171.6Wh/Lという高エネルギー密度を達成。
アルミケース採用により高剛性・高放熱性を兼ね備え、モビリティや可搬電源用途にも最適な設計となっています。
・FG機能
・状態異常検出
・使用履歴管理
・CAN通信機能
・放置モード
・遮断モード
・回生充電対応可能
（詳細方法は別途）
その他
・Sマーク
（JIS C 8715-2：2019対応）
・ROHS指令
・UN38.3
・電安法（PSE）準拠設計
| 項目 | 内容 | |
|---|---|---|
| 直並列接続対応 | 1直列専用 多並列接続可 | |
| 形状（電池パック構成） | 14直6並 18650タイプ | |
| 出力電圧 （放電終始電圧〜満充電電圧） | 50.4V （42.0〜57.4V） | |
| 電池容量 | 12.36Ah | |
| 充電電圧 | 57.4V（4.1V／セル） | |
| 電力量 | 622.9Wh | |
| 標準充電電流 | 6.0A ＠ 0〜45℃ | |
| 最大充電電流 | 9.0A ＠ 0〜40℃ | |
| 充電時間 | 約3時間（6A充電時） | |
| 連続最大放電電流 | 35A ※瞬間最大はお問い合わせ下さい。 | |
| サイズ | 367x214x46.3mm | |
| 体積/質量 | 3636㎠／約7.0kg | |
| 消費電流 | 本体／充電器モード | 約2.5mA（Typ） |
| 放置モード | 約1mA（Typ） | |
| 遮断モード | 約30μA（Typ） | |
| 使用環境 温度範囲 | 充電 | 0℃〜+45℃ |
| 30A (環境温度：-10～45度) | -20℃〜+60℃ | |
製作事例(採用例)
搬送・配送ロボット、低速モビリティ、業務用清掃ロボット、基地局UPS、医療機器、可搬型蓄電システム
よくあるご質問
内蔵方式のバッテリーは提案できますか？
ホームページに掲載している「交換方式」のバッテリー以外にも内蔵型のご提案も可能です。
また、用途や容量等ご提案が可能ですので是非、ご相談下さい。
国内メーカー製のセルを使用したモデルはありますか？
ご提案可能です。比較的安価な海外製のセルでのご提案も可能です。
国内製のセルは高信頼性が必要な用途に特に適しています。用途によりご提案可能です。
BMS(バッテリーマネジメントシステム)はありますか？
搭載したモデルをご提案可能です。安全なリチウムイオンバッテリーにおいて、欠かせない機能となります。また、劣化状況を送信可能な通信機能付きのものもご提案可能です。
